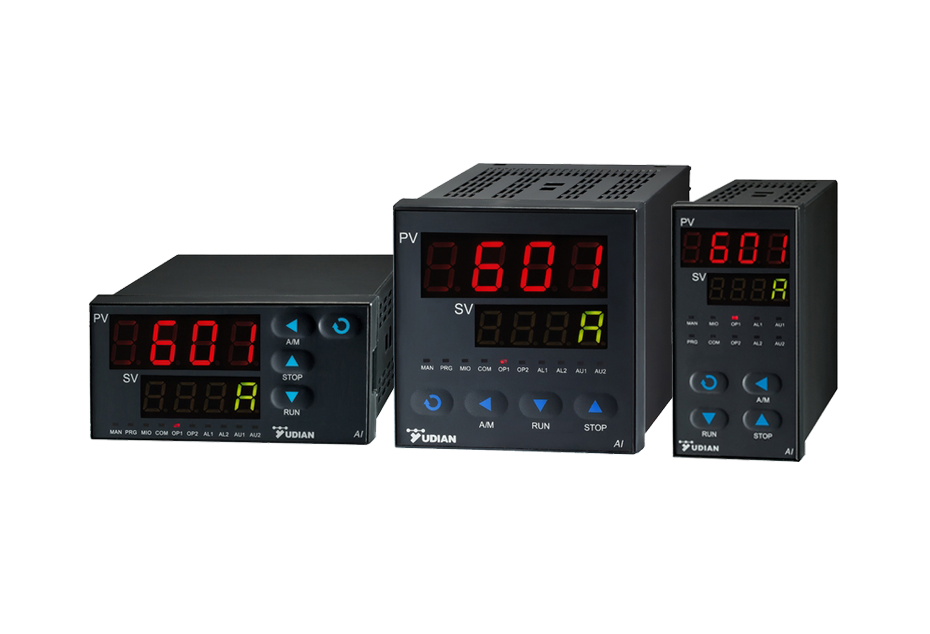

AI系列电力测量仪表
一、产品概述
AI系列电力仪表包括AI-601交流功率测量仪,AI-6010交流电压测量仪、AI-6011交流电流测量仪。 AI-601交流功率测量仪也可通过改变内部参数设置显示电流或者电压。产品按十年以上寿命设计,五年免费保修。另外如需要测量直流电压或直流电流,可以选宇电的单路测量显示报警仪表,宇电的单路测量显示报警仪表可测量0-20VDC、0-50VDC、0-100VDC、0-200VDC、0-500VDC、0-1000VDC等不同规格的直流电压以及0-5A的直流电流。
二、功能特点
1、可自由定义测量刻度。
2、具备上限,上上限,下限和下下限等4路可编程报警输出。
3、电流输出能实现14位D/A精度及小于温漂100PPm/℃的高精度变送输出功能。
4、可采用RS485通讯接口用数字方式传输给计算机或数字式无纸记录仪。
5、双排显示便于设置参数,并且可自由显示刻度及定义小数点位置。
三、技术指标
1、输入规格:
交流电流:0-5A(其他规格可特殊订购),实际显示刻度可自由设定
交流电压:0-500VAC(0-250VAC或其他规格可特殊订购)
功率:依据实际输入大的交流电压及电流大小自由定义显示功率范围
2、测量精度:0.2级(0.2%FS/℃ ±1个字)
3、温度漂移:≤0.01%FS/℃ (典型值约50ppm/℃)
4、变送输出:在OUTP位置安装X3电流模块后,可将测量值PV变送输出可达负载电阻500欧
5、报警功能:上限、下线、第2上限及第2下限报警功能,可选购安装继电器模块将报警信号输出
6、电源消耗:≤5W;未安装模块时≤1W
四、仪表外形尺寸

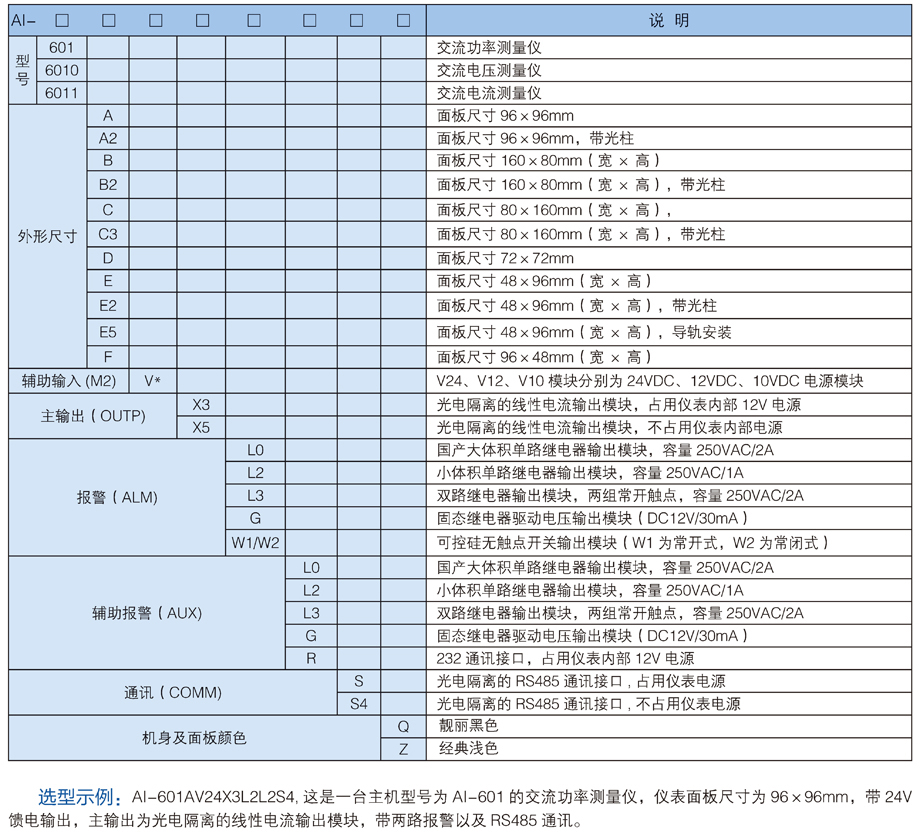

五、选型及规格
