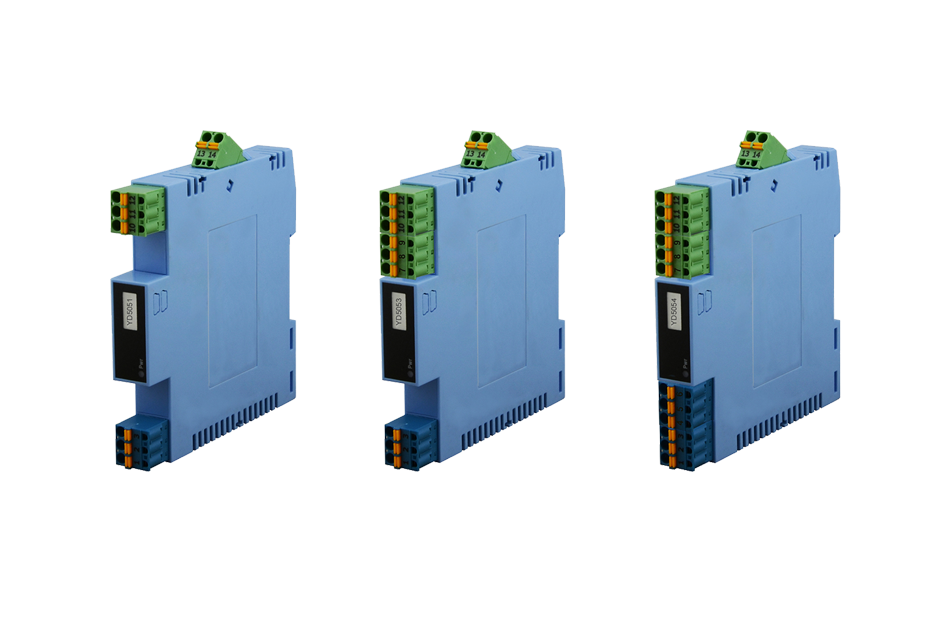

直流信号输入隔离安全栅

一、产品概述

   将处于现场危险区域的各种设备的直流信号源,经过安全栅隔离、干扰抑制等处理后。向安全侧的控制系统或其它仪表输出标准的直流信号。


二、功能特点

1、采用独立的直流电源供电,供电电源 - 输入 - 输出之间隔离。

2、标准的35mmDIN导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。


三、技术指标

1、供电电源:

  供电电压范围:20-30VDC

  额定供电电压:24VDC

  电流消耗 (24VDC供电时 ):<25mA(1进1出);<40mA(1进2出 );<50mA(2进2出)

2、从危险区输入:

  输入电流:4-20mA;0-20mA;0-10mA;其它指定电流

  输入电压:1-5V;0-5V;0-10V;其它指定电压

  输入阻抗:电流输入时24Ω; 电压输入时≥500KΩ

3、向安全区输出:

  输出电流:4-20mA;0-20mA;0-10mA;其它指定电流

  输出电压:1-5V;0-5V;0-10V;其它指定电压

  负载电阻:4-20mA输出时 ,≤350Ω( 出厂默认 );1-5V输出时 ,≥100KΩ

4、综合通用参数:

  标准精度:±0.1%

  温度漂移:±0.015% / ℃

  响应时间:<10ms

  隔离能力:输入 - 输出 - 电源之间 2.5KV,1min ,50Hz

  绝缘电阻:输入 - 输出 - 电源之间 ≥ 100MΩ / 500VDC

  机壳材质:PC(聚碳酸脂) 材料

  外形尺寸:16×116×110(mm)

  工作环境温度: -20~+ 60℃

  适用于连接的现场设备及所处危险区域:各种直流信号源设备。0区、1区、2区;IIA、IIB、IIC危险区。

5、防爆等级标志:[Exia Ga]IIC


四、选型及规格

直流信号输入 安全栅.jpg
