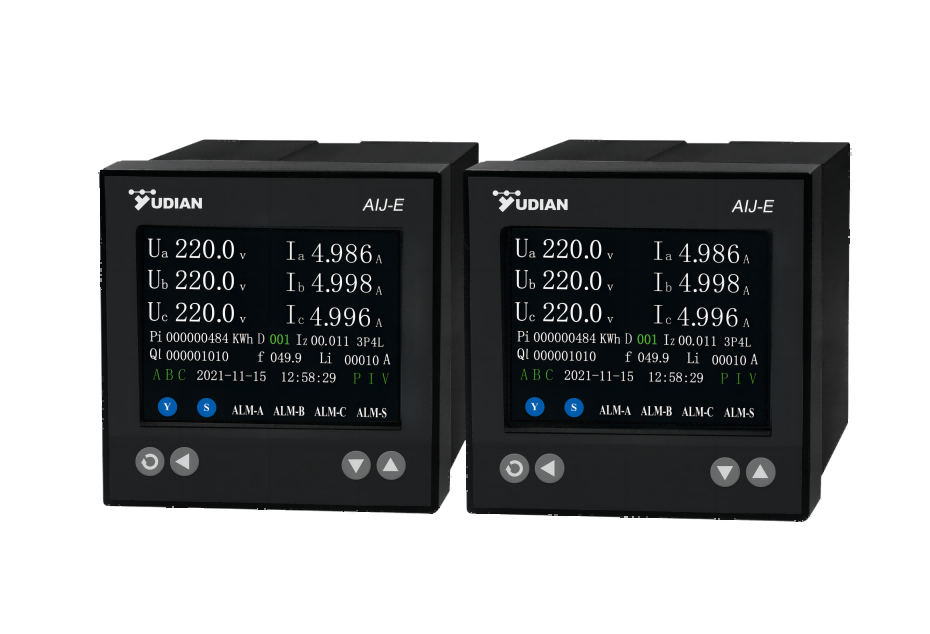

AIJE系列多功能电力仪表


AIJE系列多功能电力仪表


一、产品概述

AIJE 多功能电力仪表是采用先进的微电子技术精心设计和制造的新一代测控仪表,它可以精确的测量每一相电压、电 流、有功功率、无功功率、视在功率,频率,功率因数等;采用成熟的电能表技术,能够准确的计量有功电能、无功电能、 四象限电能,具有分时计费、复费率计算、最大需量记录及 12 个月电能统计功能,帮助客户实现全面的电能计量和考核 管理;既可作为自动化系统的前端采集元件,也可作为配电系统的连续测量和监视单元。可应用于工业配电自动化系统、 变电站自动化系统、高低压开关柜、智能大厦电气工程和企业能效管理系统。



二、主要特点



● 工作电源 100-240VAC 宽电压设计,频率 50Hz 60Hz 可自动识别,全世界均可通用。

● 內置充电电池,可在突然断电时及时保存断电信息;内有时钟,可准确记录每月的用电量及最大需量等数据。

● 具有四象限电能计量功能。

● 复费率电能计算功能:复费率电能一天最多可分 10 个时段,4 种费率(尖、峰、平、谷)来完成电能的分时计算。

● 最大需量记录功能,最大需量是指在一定结算期内(一般为一个月)某一段时间(我国现执行 15min)客户用电的 平均功率,保留其最大一次指示值作为这一结算期的最大需量。能统计总有功功率、总无功功率、总视在功率、A 相电流、 B 相电流、C 相电流在一定结算期内的最大值。

● 可选谐波分析功能,可测 2-41 次谐波分量。

● 具有一路 4~20mA 电流变送输出功能,可任意选择常见的电量值进行变送输出。

● 最多 4 个可自由组态的继电器输出,用于报警或事件输出,可编程设置多种报警方式,并具有对失压、全失压、失 流与断相的事件记录功能。

● 可通过 RS485 MODBUS-RTU MODBUS-TCP 通讯的方式接入上位机。


、技术规格

精度等级: 电压测量(kV): 精度等级 0.2% 电流测量(kA): 精度等级 0.2%有功(kW): 精度等级 0.5% 无功(kVAR): 精度等级 1.0%有功电能(kWh):精度等级 0.5% 无功电能(kVARh):精度等级 1.0%

● 电气参数: 装置工作电源:AC100~240V 绝缘电压:≥2300VAC 电压测量范围:AC0-400V 电流测量范围:二次侧最大电流为 6A

气候条件: 正常工作温度:-10~+45极限工作温度:-20~+60存储和运输温度:-25~+80年平均湿度:≤70

电磁兼容性(EMC) GB/T 17626.2-2006 (静电放电抗扰度) 4KVGB/T 17626.3-2016(射频电磁场辐射抗扰度),10V/mGB/T 17626.4-2008(电快速瞬变脉冲群抗扰度),±4KV/5KHzGB/T 17626.5-2008(浪涌/冲击抗扰度),4KVGB/T 17626.6-2017(射频场感应的传导骚扰抗扰度)10VGB/T 17626.8-2006(工频磁场抗扰度),10A/mGB/T 17626.11-2008(电压暂降、短时中断和电压变化的抗扰度);

● 外形尺寸: 面板尺寸:96×96mm 开口尺寸:92×92mm 插入深度:45mm 面板高度:12mm
