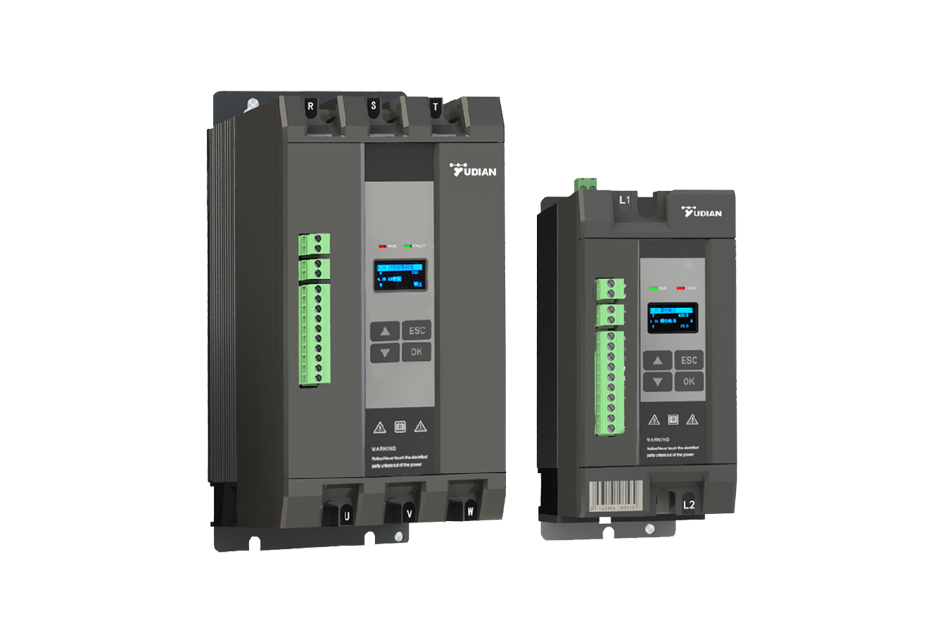

YDG20经济型功率控制器
一、产品概述
YDG20系列功率控制器采用全数字化设计,体积小、操作简单。主要应用于烧结炉、辊道炉、钢化炉、纤维炉、网带炉、烘干箱等电加热行业领域,实现电压、电流、功率的控制和调节。
二、功能特点
1、具有恒α、U、I、P等多种控制模式;
2、采用高速DSP为控制核心,响应速度快;
3、支持真有效值、平均值控制选择;
4、具有移相、调功定周期、调功变周期三种运行模式;
5、轻量化设计,体积小、重量轻 ;
6、OLED 中/英文液晶显示;
7、具有运行时间累积显示及负载电阻检测功能;
8、标配 modbus RTU通讯,选配 Profibus-DP通讯;
9、具备面板外引功能。
三、选型及规格
1、型号及代码构成
2、规格
四、功能特点
1、输入:
主电源 AC230V、400V,50/60Hz;
控制电源 AC110V~240V,50/60Hz,15W
2、输出:
输出电压 主电源电压的0~98%(移相) ;
额定电流 见型号定义
3、性能指标:
控制精度 1%;
稳定度 ±1%
4、控制特性:
运行模式 移相触发、调功定周期、调功变周期;
控制方式 控制角α、U、I、P ;
负载性质 阻性负载、感性负载
5、控制接口:
模拟量输入 1路DC4~20mA、1路DC0~5V/DC0~10V
开关量输入 1路 运行允许(无源)
开关量输出 1路 故障状态输出(无源)
通讯功能 标配Modbus RTU通讯;选配Profibus-DP通讯
保护功能 电源异常保护、过流保护、过热保护
五、外形尺寸(mm)
